HDfury Vertex — 4K 18Gbps HDMI-Matrix, Scaler & Wandler

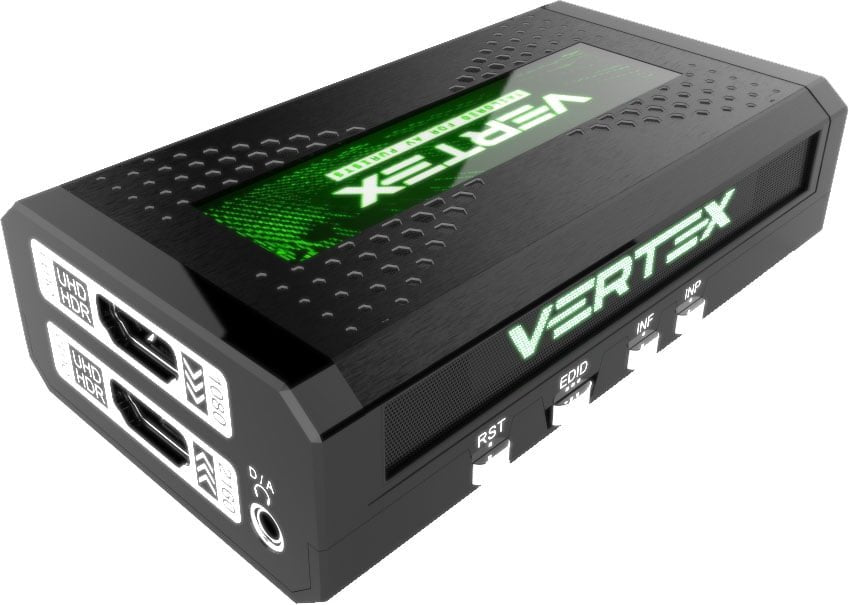

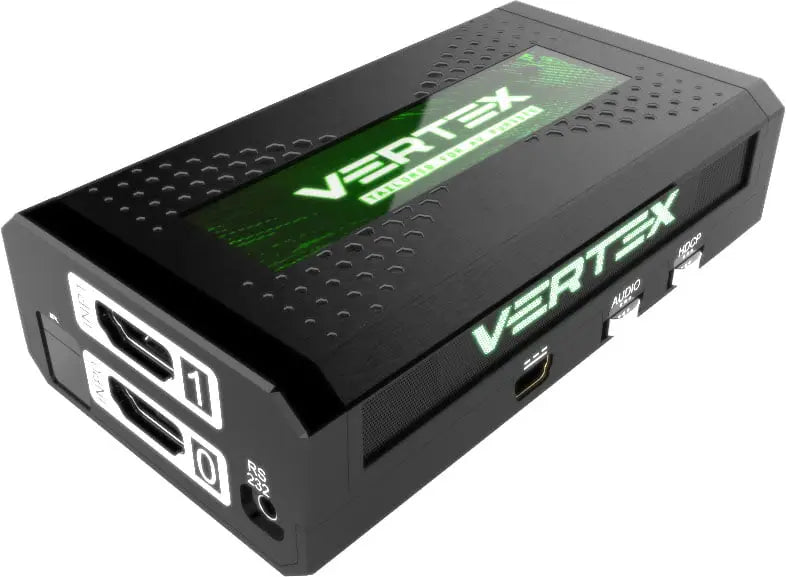

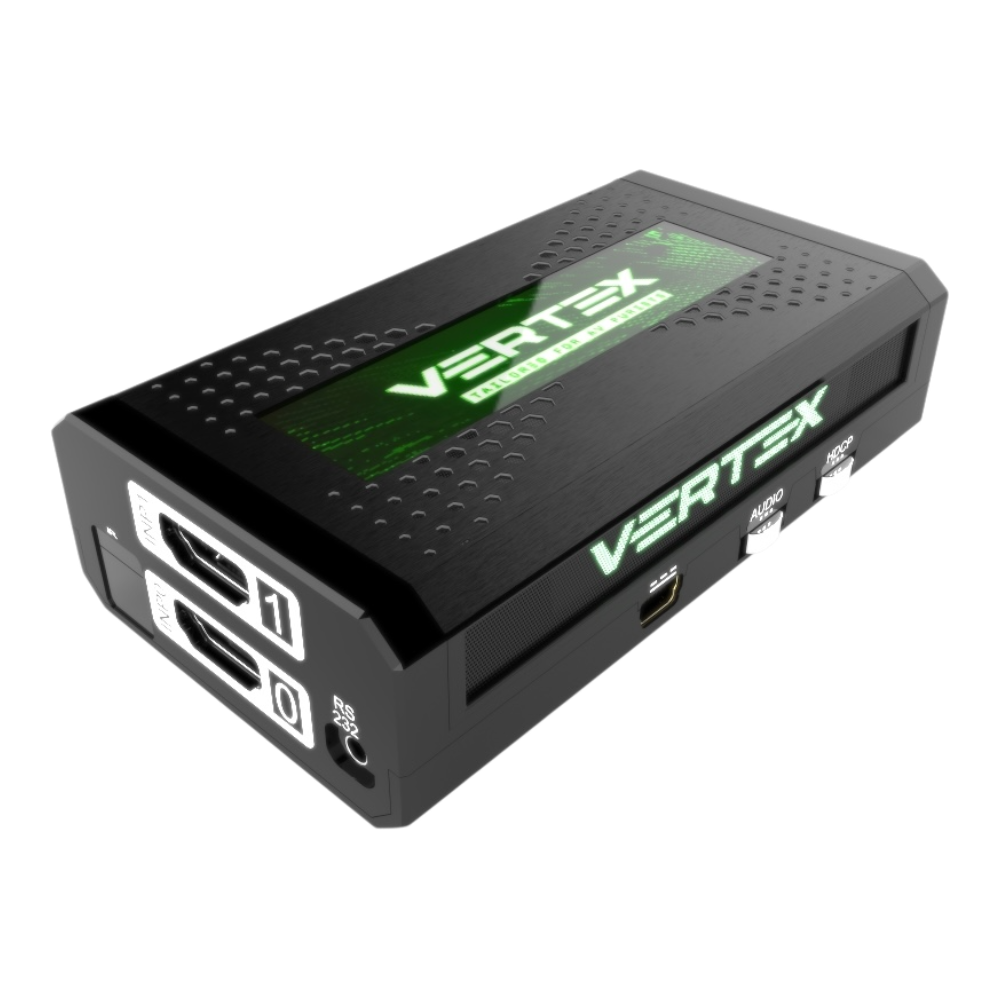

Der HDfury Vertex ist eine 2×2 HDMI 2.0b-Matrix, ein Splitter, Umschalter und Scaler mit der vollen Bandbreite von 18 Gbps (600 MHz). Er sitzt zwischen Ihren Quellen und Ihren Displays und behebt, was eine 4K HDR-Kette meist aus dem Tritt bringt: HDCP-Fehler, die falsche EDID, einen AV-Receiver, der kein 4K durchleitet, einen Projektor, der ein anderes Signal braucht als der Fernseher, oder Ton, der nirgendwo hin kann. Zwei Eingänge, zwei Ausgänge, Skalierung und HDCP pro Ausgang geregelt und ein eingebautes OLED-Display, das Ihnen genau zeigt, welches Signal gerade durchläuft.

Der HDfury Vertex auf einen Blick

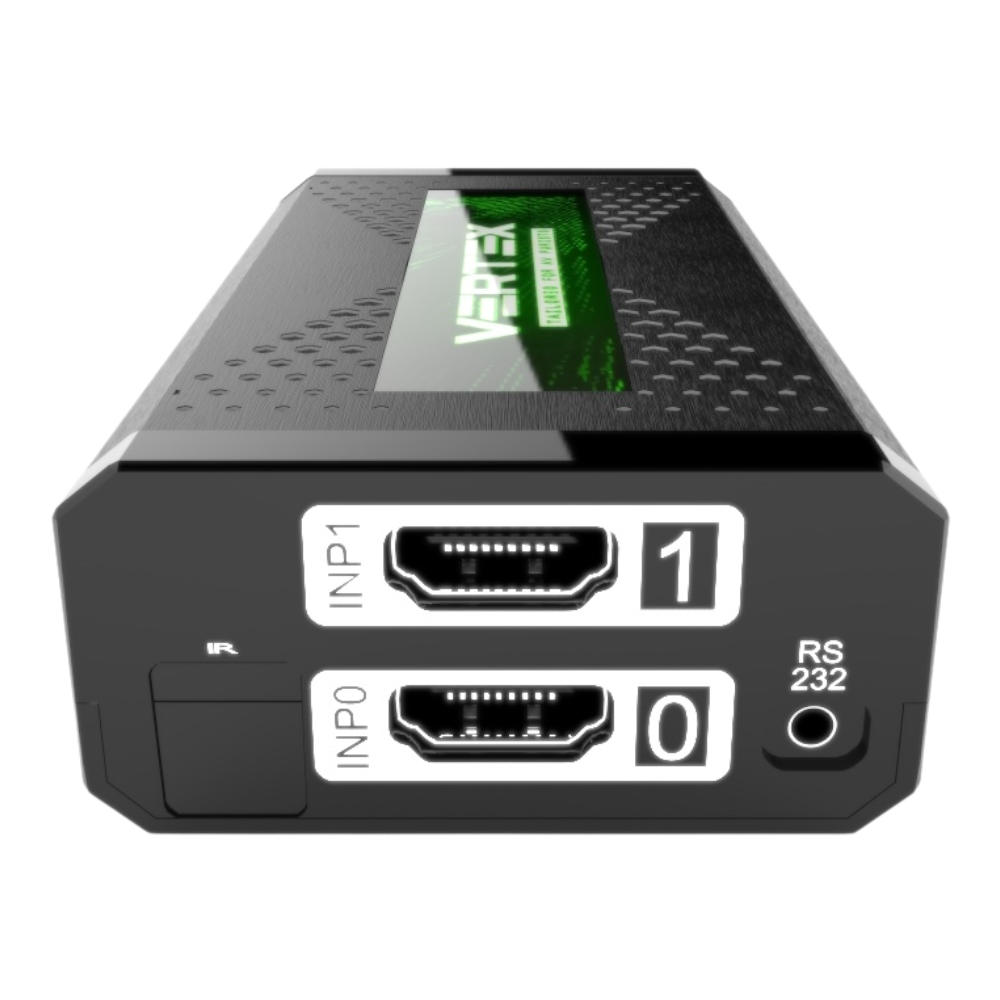

• 2 HDMI-Eingänge und 2 HDMI-Ausgänge mit der vollen Bandbreite von 18 Gbps (4K60 4:4:4)
• Matrix, Splitter, Umschalter und Scaler in einem kompakten Gerät
• 4K und 1080p gleichzeitig: Hoch- und Herunterskalieren pro Ausgang
• HDCP 2.2- und HDCP 1.4-Konvertierung, damit HDCP 2.2-Quellen auch auf HDCP 1.4-Displays laufen
• 100 EDID-Tabellen, AutoMix und eigene EDIDs für einen stabilen HDMI-Handshake
• HDR10, HDR10+, HLG und Dolby Vision, einschließlich LLDV
• Tonausgabe über optisch (bis 5.1) und analog Stereo, dazu ARC
• OLED-Signalanzeige, Bildschirmeinblendung (OSD) und Steuerung per Tasten, IR, RS232, Windows-GUI oder App

Was der HDfury Vertex kann

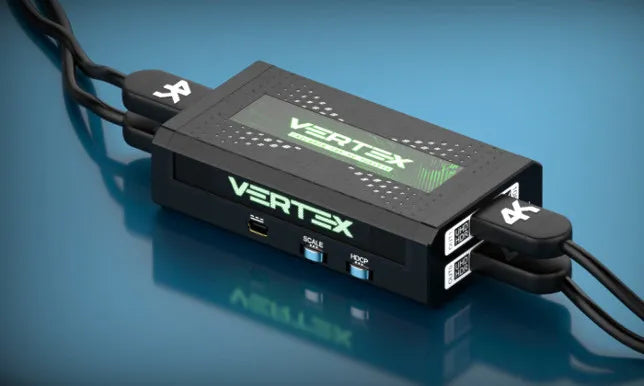

• 2×2 Matrix und Splitter mit 18 Gbps: Jeder Eingang lässt sich auf jeden Ausgang legen, oder eine Quelle gleichzeitig auf zwei Displays. Bis 4K60 4:4:4 8-bit, 4K60 4:2:2 12-bit, 4K120 4:2:0 8-bit oder 8K30 4:2:0 8-bit.

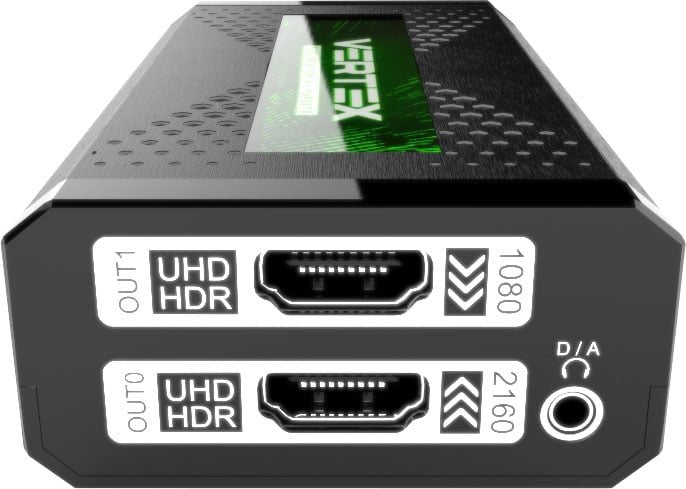

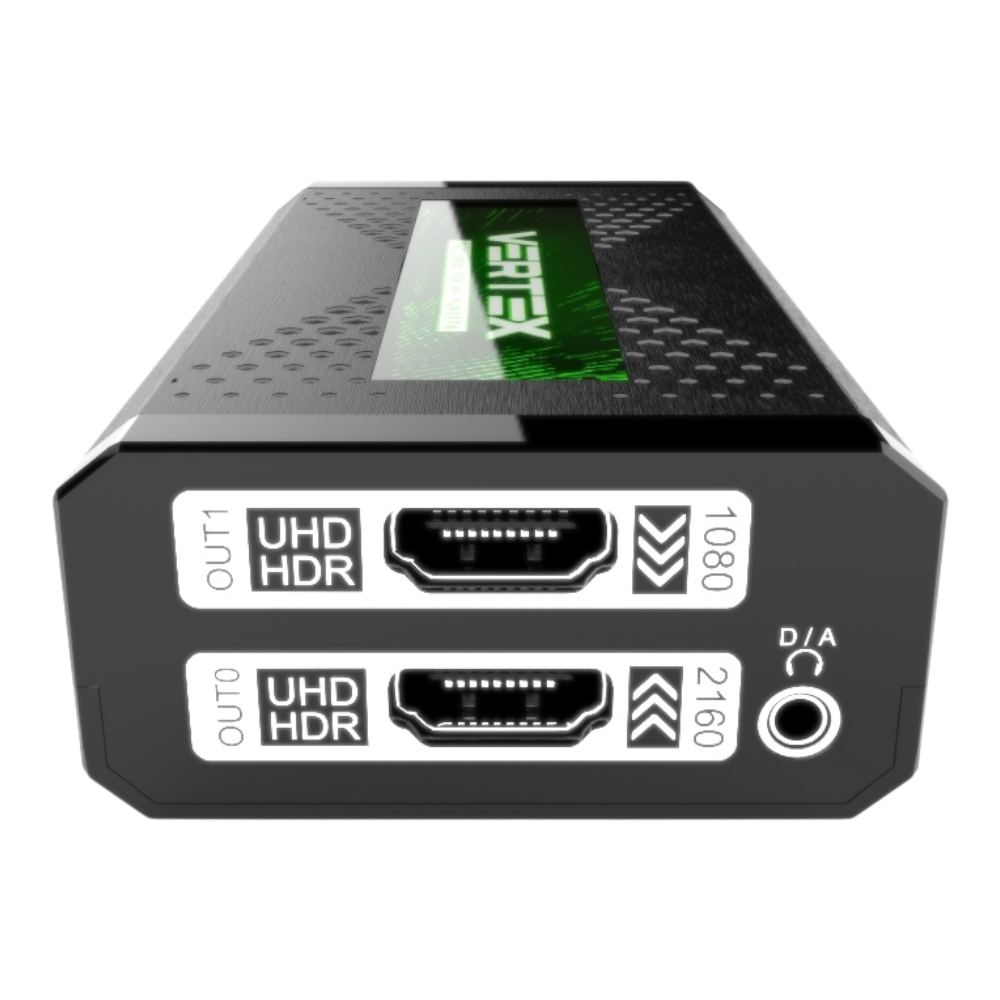

• Hoch- und Herunterskalieren pro Ausgang: Der untere Ausgang (OUT0) skaliert 1080p auf 2160p hoch für ein natives 4K-Display; der obere Ausgang (OUT1) skaliert 4K auf 1080p herunter für einen älteren Receiver, Projektor oder ein Capture-Gerät (24/25/30/50/60 Hz, mit oder ohne Chroma-Konvertierung).
• HDCP-Konvertierung: HDCP 2.2 zu 1.4 und 1.4 zu 2.2, sodass HDCP 2.2-Quellen auch auf HDCP 1.4-Geräten laufen.
• Volle EDID-Kontrolle: 100 vorinstallierte EDID-Tabellen, 10 eigene Speicherplätze, AutoMix (kombiniert die EDIDs beider Displays), Copy Top/Bottom und Fixed. Jeder Eingang kann eine eigene EDID erhalten, und Audio-/Video-Flags wie 5.1, Full Audio, YCbCr, BT2020, HDR und 3D lassen sich erzwingen.
• Werkzeuge für HDR und Infoframes: HDR10, HDR10+, HLG und Dolby Vision (einschließlich LLDV) bis 18 Gbps. HDR-Metadaten und AVI/VSI-Infoframes auslesen, blockieren, bearbeiten oder ersetzen, oder HDR für ein SDR-Display abschalten.
• Audio-Extraktion und ARC: analog Stereo und bis 5.1 über optisches S/PDIF, über eine 3,5-mm-Kombibuchse. Mit ARC kann der Ton der TV-eigenen Apps zum Audioausgang des Vertex gelangen. Über HDMI laufen alle aktuellen Formate: PCM bis 192 kHz, Dolby TrueHD, Dolby Atmos, DD+, DTS-HD MA, DTS:X, DSD und HBR.

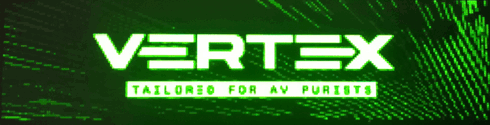

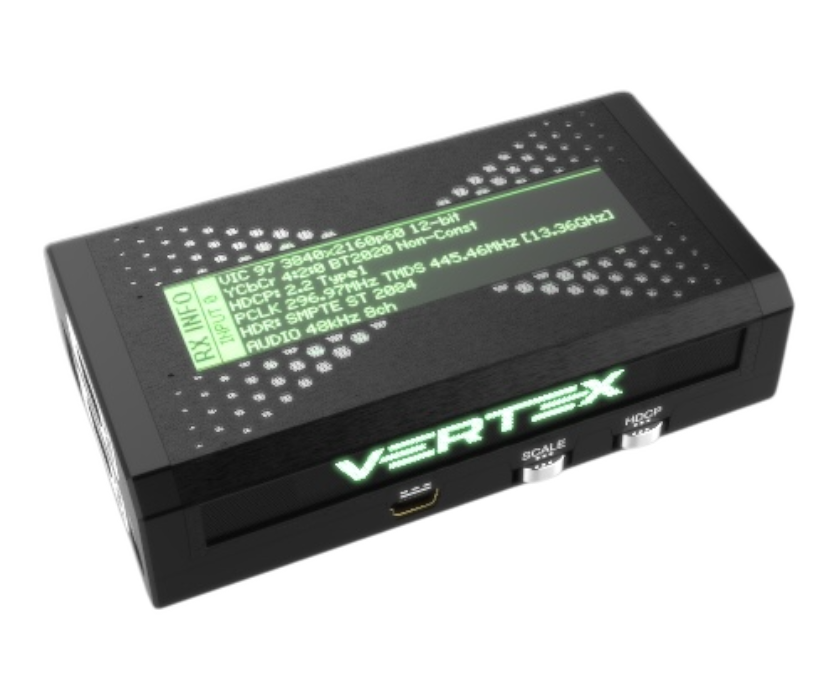

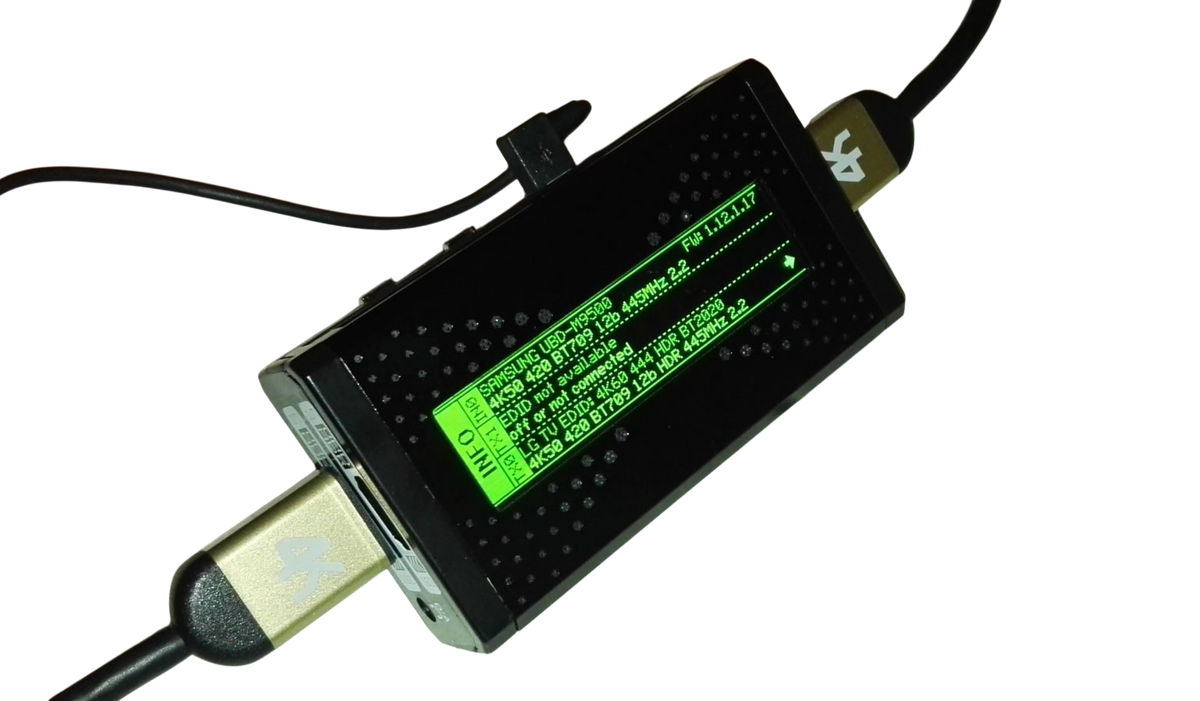

• Immer wissen, was passiert: Signalinformationen auf dem OLED, Bildschirmeinblendung (OSD) mit eigenem Text und einer Maske zum Ausblenden von Senderlogos sowie detaillierte Informationen in der Windows-GUI.

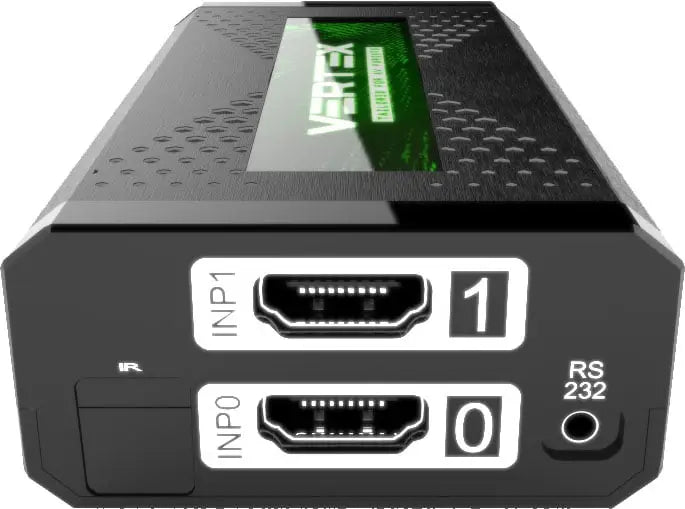

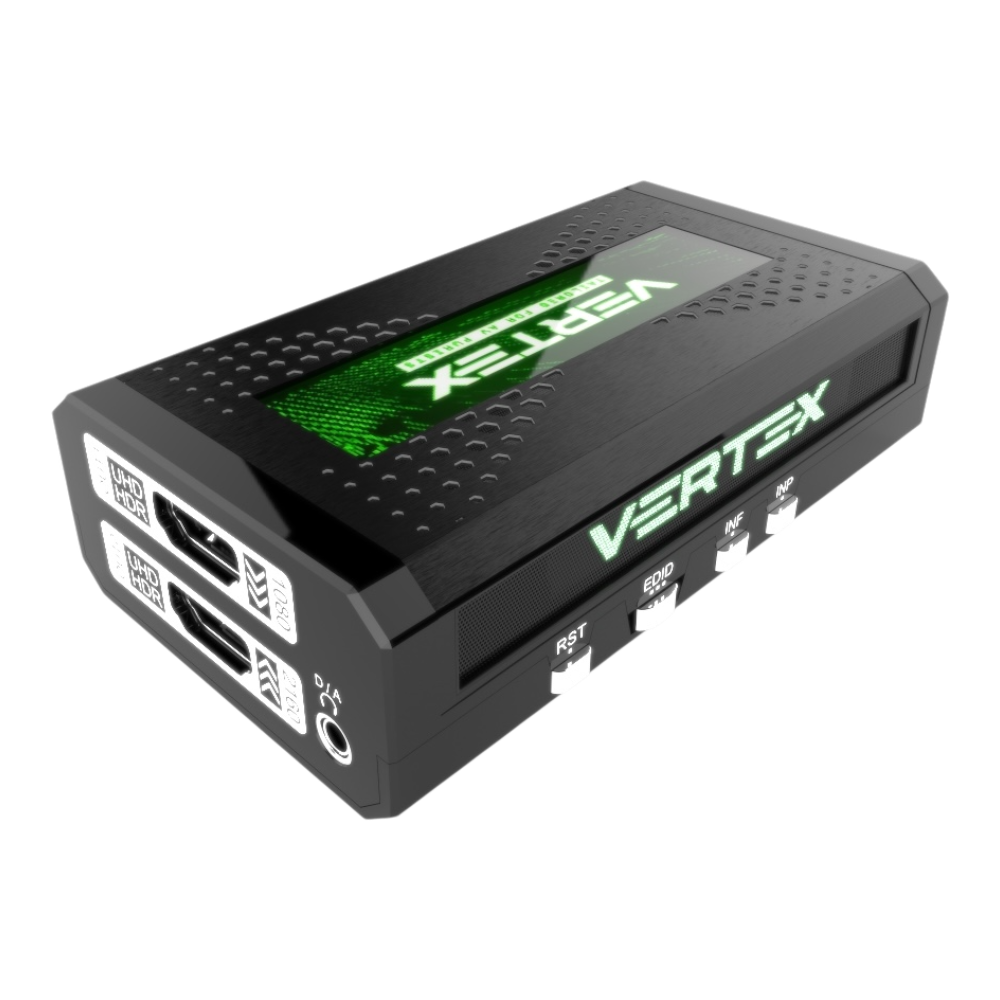

• Viele Steuerungsmöglichkeiten: Tasten und Schiebeschalter am Gerät, IR-Codes (Pronto HEX, auch in Logitech Harmony und iRule), Windows-GUI per USB, RS232 für Mac/Windows/Linux, eine öffentliche API/DLL und eine iOS/Android-App mit dem optionalen GoBlue-Dongle.
• HDMI-Booster: 1080p bis 15 m am Eingang und 15 m am Ausgang, UHD bis 10 m.
• Keine spürbare Verzögerung: Die zusätzliche Latenz beträgt nur wenige Pixeltakte.

Wofür der Vertex eingesetzt wird

• Heimkino mit Fernseher und Projektor: beide aus derselben Quelle versorgen, beide in 4K HDR, oder 4K an das eine und 1080p an das andere Gerät.
• Einen älteren AV-Receiver weiter nutzen: 4K HDR geht direkt an den Fernseher, während der Receiver am oberen Ausgang ein 1080p/HDCP 1.4-Signal erhält, oder den Ton über optisch oder ARC.
• Player-led Dolby Vision (LLDV) auf HDR-Projektoren und -Displays ohne natives Dolby Vision (siehe unten).
• HDMI-Probleme lösen: schwarzer Bildschirm, HDCP-Handshake-Fehler, eine Quelle, die die falsche Auflösung oder das falsche Audioformat wählt, EDID-Probleme mit HTPC und Spielkonsole.
• Kalibrierung, Tests und Produktion: das exakte eingehende Signal auslesen, HDR-Metadaten einfügen oder ersetzen und Testketten aufbauen.
• Showrooms, Handel, Schulen und Konferenzräume: eine 4K-Quelle auf zwei Bildschirmen, Umschaltung per IR oder RS232.

Dolby Vision und LLDV mit dem HDfury Vertex

Der Vertex leitet Dolby Vision mit bis zu 18 Gbps durch und legt über seine EDID-Kontrolle fest, welche Dolby Vision-Fähigkeiten Ihre Quelle sieht. Damit sind zwei verschiedene Setups möglich:

• Fernseher mit nativem Dolby Vision: Verwenden Sie AutoMix mit „DV Force Metadata“; der Vertex übernimmt den Dolby Vision-Block des Fernsehers am unteren Ausgang, sodass die Quelle weiter Dolby Vision sendet.
• LLDV (Player-led Dolby Vision): Laden Sie eine LLDV-EDID in einen freien Custom-Speicherplatz und wählen Sie diese für den Eingang. Eine kompatible Quelle, etwa ein Apple TV 4K oder ein geeigneter UHD-Player, übernimmt dann selbst die Dolby Vision-Verarbeitung und sendet ein HDR-Signal, das Ihr Projektor oder Display annimmt. Schaltet das Display nicht von selbst auf HDR um, aktivieren Sie im Vertex Enable Custom HDR.

Tipp: Für LLDV mit einem Projektor stellen Sie den Projektor auf seinen HDR-Modus und passen das Tone Mapping nach Ihrem Geschmack an. Der vollständige Leitfaden zu Dolby Vision & LLDV und die Schritt-für-Schritt-Anleitung Vertex-Einstellungen für Dolby Vision zeigen Ihnen, wie es geht.

Lieferumfang

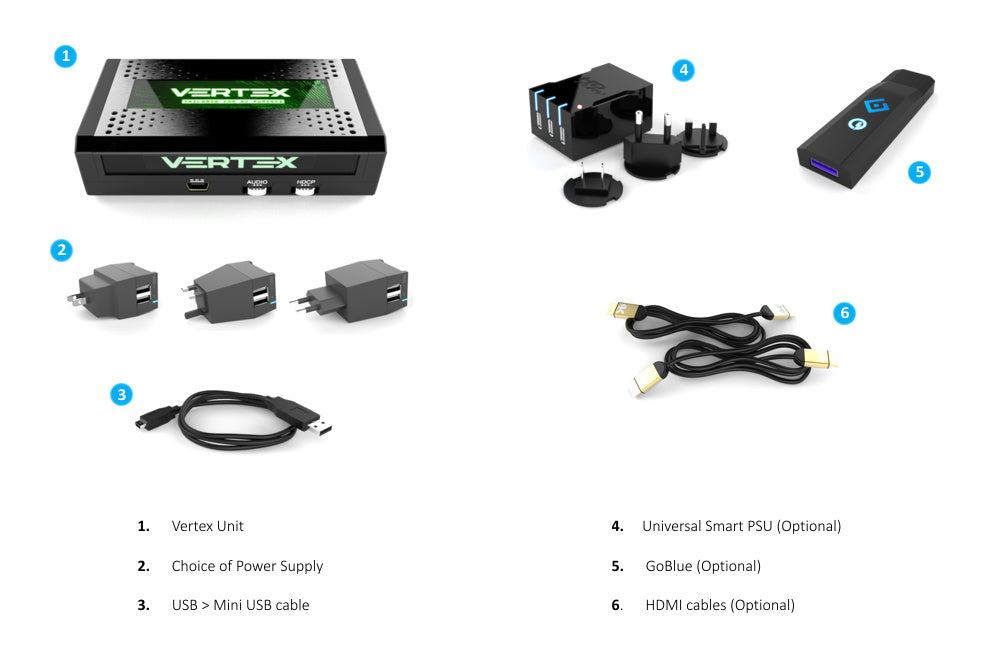

• HDfury Vertex
• Netzteil (5 V / 2 A USB) mit dem Stecker für Ihre Region
• USB-auf-Mini-USB-Kabel (für die Windows-GUI und Firmware-Updates)

Optional, separat erhältlich: universelles Smart-Netzteil, GoBlue und HDMI-Kabel.

Technische Daten des HDfury Vertex

Alle technischen Daten stammen aus dem offiziellen Benutzerhandbuch des HDfury 4K Vertex, Rev 1.30. Die HDMI 2.1-Flags ALLM und VRR werden außerdem in der EDID und bei der Quellenerkennung unterstützt.

Handbuch, Downloads und Hilfe

Alles über den HDfury Vertex finden Sie auf www.hdfuryvertex.com, in 15 Sprachen:

• Online-Handbuch: jedes Kapitel des Handbuchs als durchsuchbare Webseite, dazu das PDF.
• Downloads: Firmware- und Windows-GUI-Pakete, Silabs USB-Treiber, EDID-Sammlung, API/DLL und die iOS/Android-Apps.
• Alle technischen Daten erklärt
• Ersteinrichtung Schritt für Schritt und der Einrichtungsassistent für Ihre eigenen Geräte
• Schwarzer Bildschirm oder kein Signal? Fehlerbehebung
• Glossar: EDID, HDCP, HDR, LLDV, CEC und mehr, einfach erklärt

Optionales Zubehör

• HDfury GoBlue: Bluetooth- und Infrarot-Dongle für die App 4K Vertex Total Control unter iOS und Android.
• HDfury Go32 (GO2): Bluetooth-zu-RS232-Dongle für die App Go232.

Mehr zu den Apps und beiden Dongles: Apps für iOS & Android.

Häufige Fragen zum HDfury Vertex

Was ist der Unterschied zwischen den beiden HDMI-Ausgängen?

Der untere Ausgang (OUT0/TX0) ist der 4K-Hauptausgang: Er kann 1080p auf 2160p hochskalieren und ist CEC- und ARC-Master, schließen Sie also hier Ihren 4K-Fernseher oder Projektor an. Der obere Ausgang (OUT1/TX1) ist der Downscaling-Ausgang: Er kann 4K in 1080p und HDCP 2.2 in 1.4 umwandeln, daher gehören HDMI/HDCP 1.x-Geräte wie ein älterer AV-Receiver hierher. Der obere Ausgang bietet außerdem 10 Schnellvoreinstellungen für die Skalierung.

Was ist der Unterschied zwischen Splitter-Modus und Matrix-Modus?

Im Splitter-Modus geht ein Eingang an beide Ausgänge; ein kurzer Druck auf INP schaltet auf den anderen Eingang um. Halten Sie INP länger als 2 Sekunden gedrückt, um in den Matrix-Modus zu wechseln: Jeder Eingang geht dann an seinen eigenen Ausgang, und ein kurzer Druck auf INP vertauscht sie.

Was machen die drei Schiebeschalter?

EDID: AutoMix, Custom oder Fixed. HDCP: immer 2.2, Auto oder immer 1.4. SCALE: keine Skalierung (Pass-through), Custom-Skalierung oder automatische Skalierung. In der mittleren Stellung folgt ein Schalter den Einstellungen, die Sie in der Windows-GUI, per IR, RS232 oder über die App vornehmen.

Was macht AutoMix EDID?

AutoMix bildet aus den Fähigkeiten beider angeschlossenen Displays eine gemeinsame EDID, mit wählbarem Algorithmus und erzwungenen Flags, sodass beide Ausgänge immer Bild und Ton bekommen. Unter Custom wählen Sie eine der 100 EDID-Tabellen (Standard: 4K60 4:4:4 BT2020 HDR 600 MHz mit Full Audio). Fixed ist eine einfache 4K60 4:2:0 SDR-Stereo-EDID, die in fast jedem Setup ein Bild liefert.

Wie behebe ich einen HDCP-Fehler oder einen schwarzen Bildschirm?

Stellen Sie den HDCP-Schalter auf Auto: Der Vertex sorgt dann dafür, dass jeder Ausgang ein funktionierendes Signal bekommt. Ein kurzer Druck auf RST sendet einen neuen Hot Plug an die Quelle, und die Fixed-EDID ist eine sichere Rückfallebene. Schritt für Schritt: Fehlerbehebung bei schwarzem Bildschirm.

Welche HDMI-Kabel brauche ich?

Für 4K60 4:4:4 8-bit oder 4K60 4:2:2 12-bit (600 MHz, 18 Gbps) verwenden Sie für 600 MHz zertifizierte 4K HDMI-Kabel. Dank des eingebauten Boosters läuft 1080p bis 15 m am Eingang und 15 m am Ausgang, UHD bis 10 m.

Wie aktualisiere ich die Firmware?

Mit einem Windows-PC und dem mitgelieferten USB-auf-Mini-USB-Kabel: Installieren Sie den Silabs USB-Treiber und starten Sie den Firmware Updater, beides auf der Download-Seite. Erscheint nach dem Update ein Schloss-Symbol auf dem OLED, halten Sie RST gedrückt, drücken Sie zweimal INP, lassen Sie los und schalten Sie den Vertex aus und wieder ein.

Kann ich ihn mit einer Universalfernbedienung oder einem Steuerungssystem nutzen?

Ja. Alle Funktionen haben IR-Codes (Pronto HEX, auch in Logitech Harmony und iRule), und alle GUI-Funktionen stehen als RS232-Befehle für Steuerungssysteme und Mac-, Windows- oder Linux-Computer zur Verfügung.

Kann ich gleichzeitig 4K HDR an einen Bildschirm und 1080p an einen anderen senden?

Ja. Im Splitter-Modus liefert der untere Ausgang weiterhin 4K HDR an Ihren Fernseher oder Projektor, während der obere Ausgang dieselbe Quelle auf 1080p herunterskaliert – für einen zweiten Bildschirm, einen AV-Receiver oder ein Capture-Gerät.
