HDfury Vertex 2 – 4x2 HDMI-Matrix, Splitter, Switcher, Scaler & Audio-Extraktor

Jedes HDMI-Problem, gelöst von einer einzigen Box

Eine moderne Signalkette bricht auf ein Dutzend kleiner Arten. Ein Projektor, der HDCP 2.2 verweigert. Ein AV-Receiver, der hervorragend klingt, aber 4K abwürgt. Ein Fernseher, dessen eigene Apps Atmos liefern, das Ihr Verstärker nie zu hören bekommt. Ein Player, der kein Dolby Vision ausgibt, weil das Display noch nie davon gehört hat. Fast immer lautet die angebotene Lösung: die teuerste Komponente im Rack ersetzen.

Der HDfury Vertex 2 ist die Alternative. Er ist HDMI-Matrix, HDMI-Splitter, HDMI-Switcher, Video-Scaler und Audio-Extraktor in einer einzigen 4×2-Box – dazu laufen ein HDCP-Konverter, ein EDID-Manager und ein Live-Editor für HDR-Metadaten parallel mit. Er sitzt mitten in Ihrer Signalkette und lässt jedes Gerät auf beiden Seiten glauben, es habe genau das bekommen, was es angefordert hat.

Auf einen Blick

• 4 Eingänge, 2 Ausgänge – dazu ein dritter, dedizierter HDMI-Audioausgang.
• 18Gbps, 600MHz an jedem Port – 4K60 4:4:4 8 Bit, 4K60 4:2:2 12 Bit, 4K120 4:2:0, 8K30 4:2:0.
• Fünf Rollen gleichzeitig – Matrix, Splitter, Switcher, Video-Scaler, Audio-Extraktor.
• HDR10, HDR10+, HLG, Dolby Vision und LLDV – an jedem Eingang und an beiden Videoausgängen.
• HDCP Doctor – 15 Engines, HDCP 2.2 auf 1.4 und zurück, auf allen Kanälen gleichzeitig.
• 100 EDID-Tabellen – pro Eingang, fünf Modi und 13 erzwingbare Flags.
• eARC- und ARC-Extraktion – bis zu Atmos HBR über TrueHD, an jeden AV-Receiver.
• Unter 1ms zusätzliche Latenz – und ein 3,12″ OLED, das genau zeigt, was auf der Leitung liegt.
• Von allem aus steuerbar – Browser, Mobile-App, IR, RS232, IP/Telnet, CEC.

Fünf Geräte in einer Box

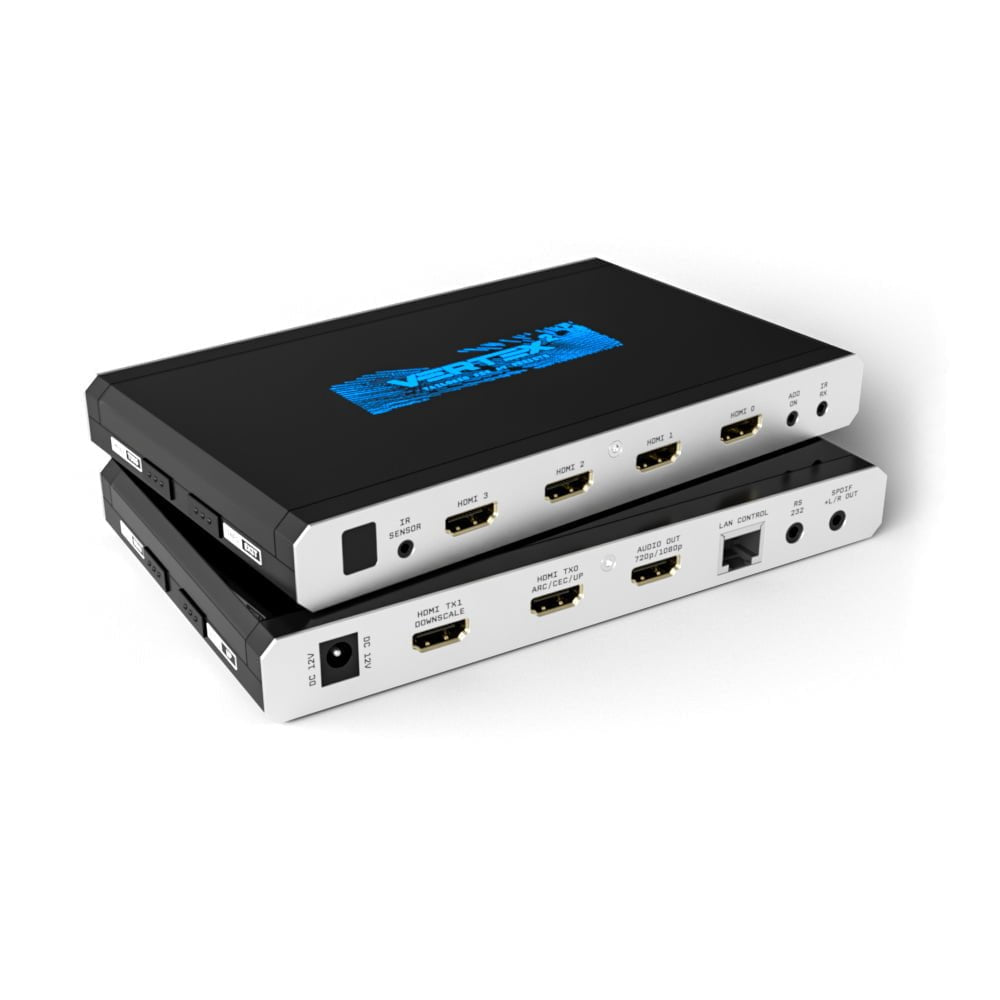

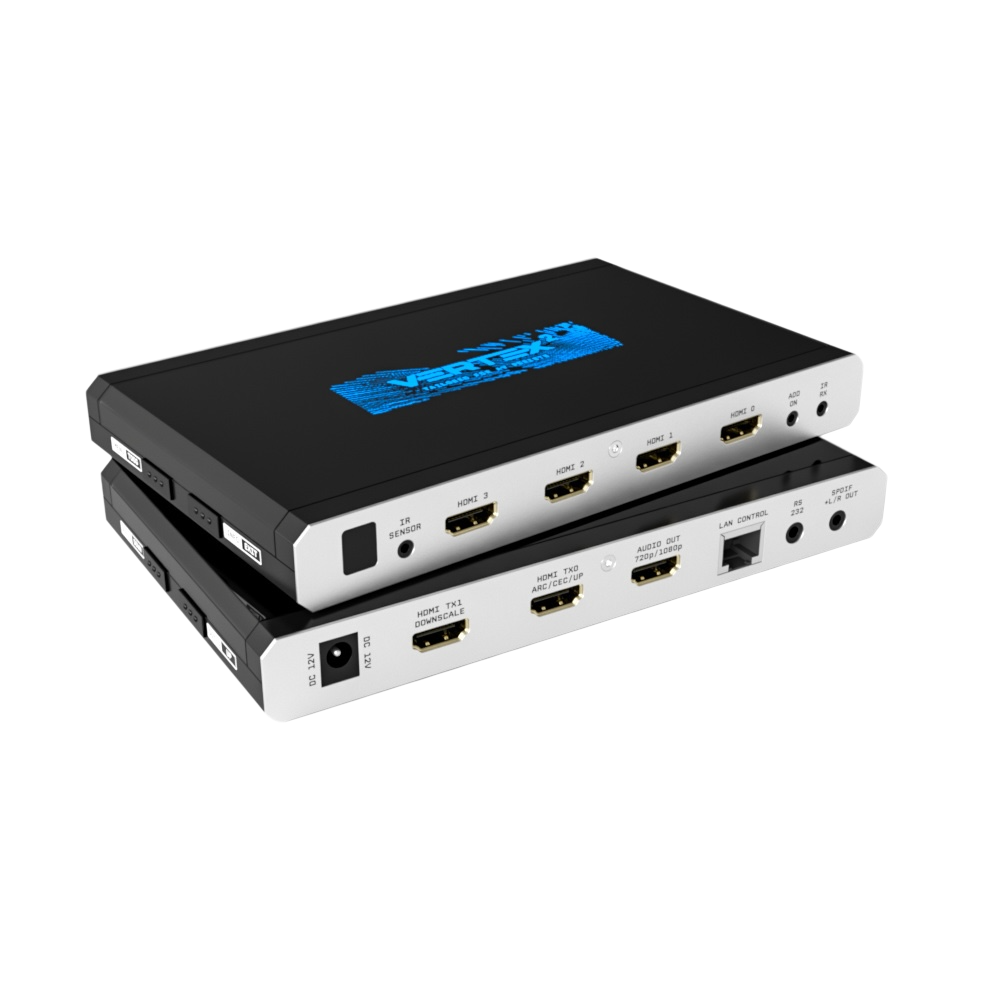

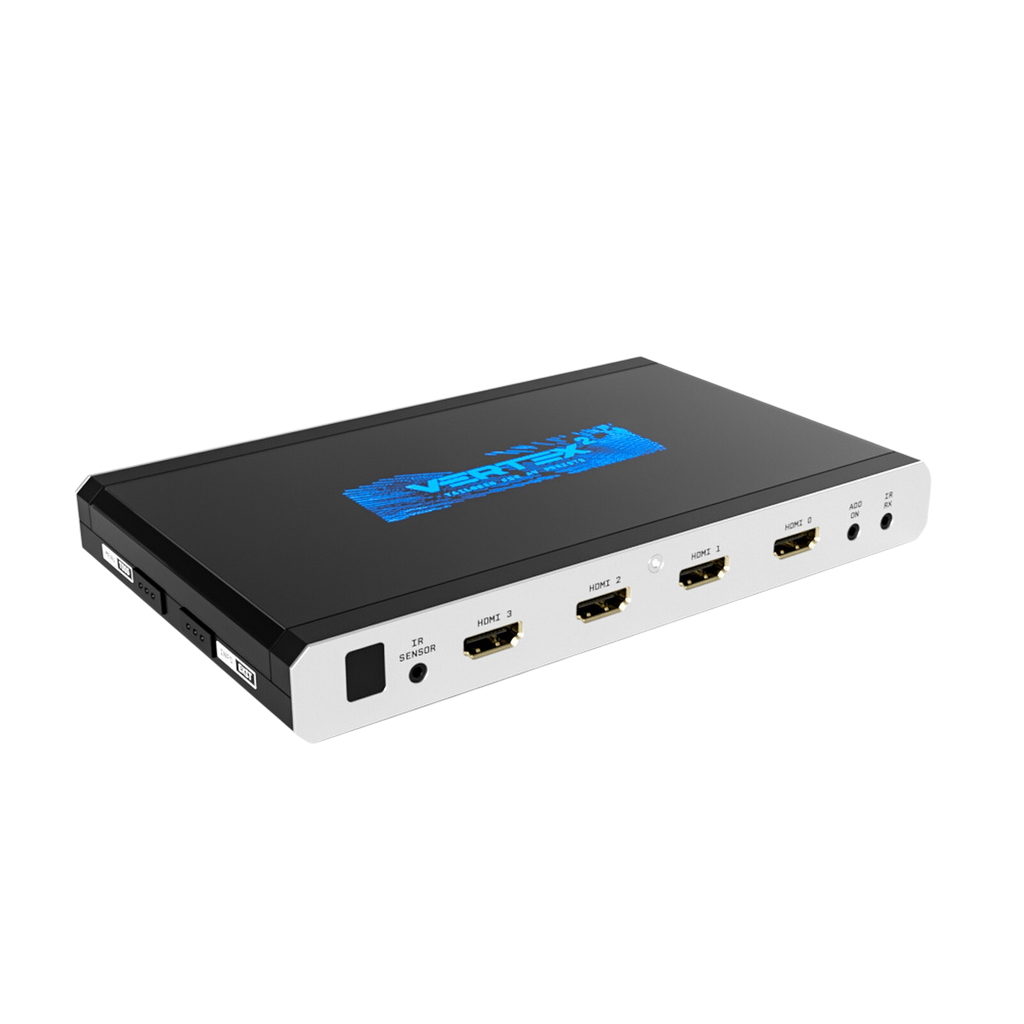

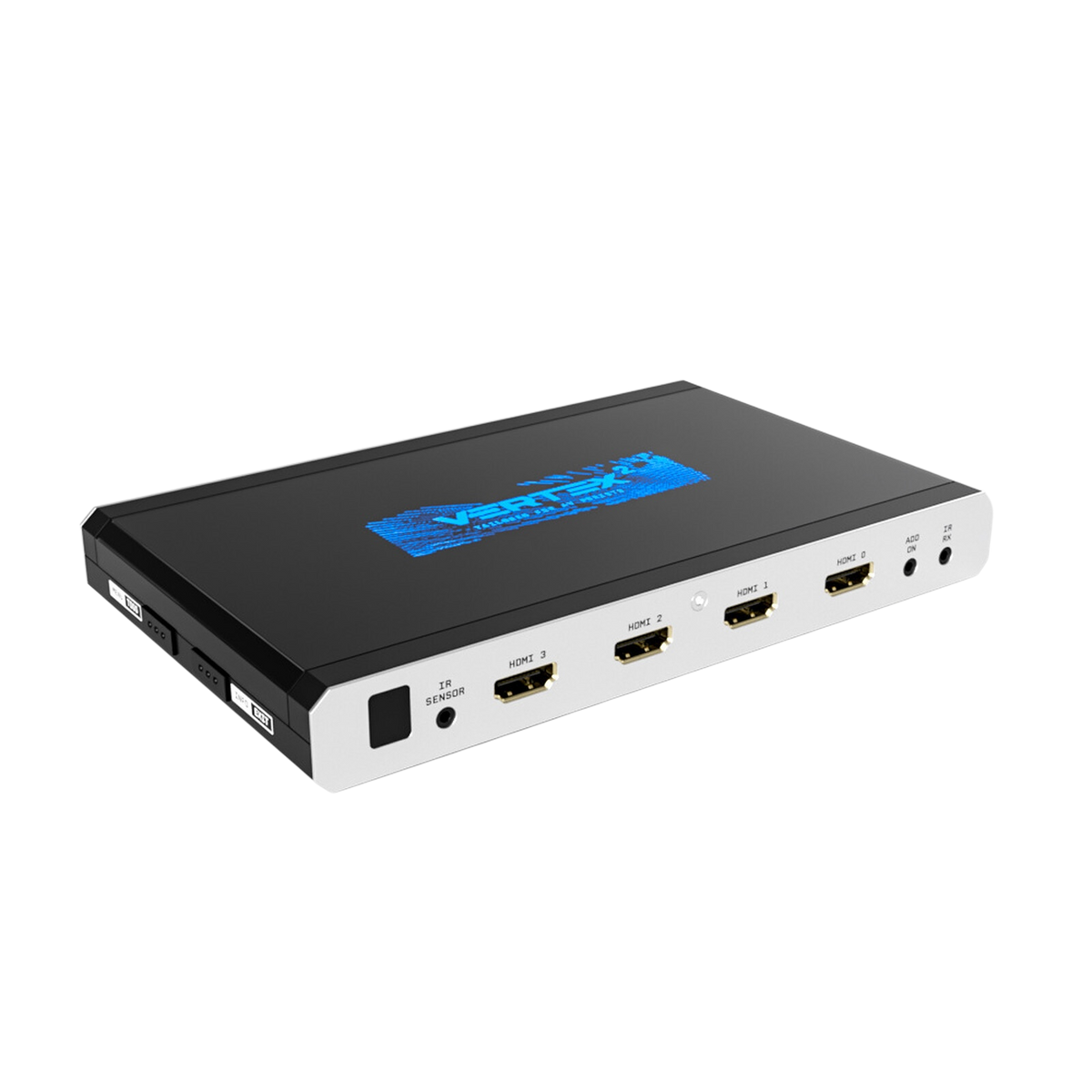

Vier 18Gbps-Eingänge, zwei 18Gbps-Videoausgänge und ein dritter, dedizierter HDMI-Audioausgang. Alle unten genannten Rollen sind gleichzeitig aktiv – Sie schalten das Gerät nicht in einen Modus und geben dafür etwas anderes auf.

• HDMI-Matrix. Zwei verschiedene Quellen gleichzeitig auf die beiden Ausgänge, beide mit vollen 18Gbps. Der Projektor bekommt den Disc-Player, der Fernseher die Konsole – unabhängig geroutet per Taste, Fernbedienung, RS232, IP oder Browser.
• HDMI-Splitter. Eine Quelle gleichzeitig auf beide Videoausgänge plus den Audioausgang – und weil jeder Ausgang seine eigenen Regeln für Skalierung, Chroma und HDCP behält, lassen sich ein 4K-Projektor und ein zweiter 1080p-Bildschirm vom selben Player versorgen, ohne dass sich einer von beiden beschwert.
• HDMI-Switcher. Vier Quellen, pro Ausgang wählbar. Manuelle Auswahl über die seitlichen Tasten, IR, RS232, IP oder den Webserver – oder automatische Umschaltung anhand der Pixel-Clock-Aktivität. Genau das lässt ihn mit Apple TV 4K, Xbox oder Shield zusammenarbeiten, also mit Geräten, die im Standby +5V anliegen lassen und gewöhnliche Auto-Umschaltung aushebeln. Im Eingangsprioritätsmodus springt er in dem Moment auf eine neue Quelle, in dem diese aufwacht.
• Video-Scaler. TX0 skaliert auf 4K hoch, TX1 skaliert auf 1080p herunter, jeder nach eigenen Regeln: Auflösung, Chroma-Subsampling, Farbraum und Farbtiefe mit 8, 10, 12 oder 16 Bit. Der Automatikmodus richtet sich danach, was das angeschlossene Display tatsächlich verarbeiten kann; im Custom-Modus legen Sie alles von Hand fest.
• Audio-Extraktor. Koppeln Sie den HDMI-Ton jedes beliebigen Eingangs auf optisches S/PDIF und analoges L/R aus, und holen Sie eARC oder ARC aus dem Fernseher zurück – bis hin zu Atmos HBR über TrueHD –, um über den dedizierten HDMI-Audioausgang jeden AV-Receiver zu versorgen. Die Formate laufen unverändert durch; stellen Sie das EDID deshalb so ein, dass es genau den Ton anmeldet, den Sie extrahieren möchten.

Volle 600MHz Bandbreite an jedem Port – 4K60 4:4:4 8 Bit, 4K60 4:2:2 12 Bit, 4K120 4:2:0 oder 8K30 4:2:0 – bei weniger als einer Millisekunde zusätzlicher Latenz. Vertex² arbeitet immer im Matrix- und Scaler-Modus, sodass nie versehentlich etwas unbearbeitet durchgereicht wird: Was Ihr Display, Ihr Projektor oder Ihr Receiver wirklich beherrscht, genau das kommt bei ihm an.

Wofür Besitzer ihn tatsächlich einsetzen

Das sind die Aufgaben, die ein Vertex² täglich übernimmt – zusammengetragen von HDfury-Besitzern, aus AV-Foren sowie von Kalibrierern und Installateuren.

• Dolby Vision auf einem Projektor oder Fernseher, der nur HDR10 beherrscht. Der mit Abstand häufigste Kaufgrund. Der Vertex² meldet Ihrem Apple TV 4K, Shield, Xbox, Oppo, Panasonic oder Sony Player ein Dolby-Vision-Display, sodass die Quelle Low-Latency Dolby Vision mit szenenweisem Tone Mapping ausgibt – und übergibt Ihrem Projektor ein Signal, das dieser bereitwillig annimmt. Besitzer von JVC-, Sony- und Epson-Geräten beschreiben das Ergebnis regelmäßig als deutlichen Sprung gegenüber statischem HDR10: dynamisches Tone Mapping, das es mit um ein Vielfaches teureren Videoprozessoren aufnimmt.
• Schluss mit schwarzen Bildern durch HDCP. Fünfzehn HDCP-1.4- und -2.2-Engines wandeln 2.2 in 1.4 und 1.4 in 2.2, in beide Richtungen und auf allen Kanälen gleichzeitig. Eine 4K-Streaming-Box, eine Konsole oder ein UHD-Blu-ray-Player arbeitet mit älteren Projektoren, Matrizen und Receivern zusammen, statt Ihnen ein schwarzes Rechteck zu zeigen.
• Einen älteren AV-Receiver behalten und trotzdem volles Atmos bekommen. Teilen Sie das Signal auf: 18Gbps 4K HDR gehen direkt an das Display, während ein separat erzeugter 720p/1080p-Stream sämtliche Audioformate – Atmos, DTS:X, TrueHD – an einen Receiver liefert, der mit 4K nicht umgehen kann. Ein neuer AVR ist nicht nötig.
• eARC und ARC von den Apps Ihres Fernsehers an jeden Receiver. Sie schauen Netflix oder Disney+ in den Apps des Fernsehers? Der Vertex² extrahiert eARC – bis zu Atmos HBR über TrueHD – oder ARC-Audio und leitet es an jeden HDMI- oder optischen Eingang Ihres Verstärkers oder Ihrer Soundbar weiter, selbst an Receiver ganz ohne ARC-Unterstützung.
• Besseres HDR auf jedem Display, mit eigenen Metadaten. Bearbeiten oder ersetzen Sie MaxCLL, MaxFALL und die Mastering-Display-Werte im laufenden Betrieb, heben oder senken Sie die HDR-Pegel, übersetzen Sie HLG nach HDR10 – oder entfernen Sie die HDR-Flags vollständig, um ein sauberes SDR-Bild zu erzwingen, das der Player bereits tone-mapped hat.
• Projektor und Fernseher im selben Raum. Ein Film auf dem Projektor, während jemand am OLED spielt: zwei verschiedene 18Gbps-Signale gleichzeitig aus einer 4×2-Matrix – oder eine Quelle auf beide Bildschirme gespiegelt, mit unabhängiger Skalierung für jeden.
• JVC-, Sony- und Epson-Projektoren automatisieren. Der Vertex² schickt RS232- oder IP-Makros an Ihren Projektor, passend zum ankommenden Signal – der richtige Bildmodus, das richtige Lens Memory oder Gamma für SDR-, HDR10-, HLG-, 3D- oder 24p-Material, automatisch und jedes Mal.
• Automatisch auf Quellen umschalten, die nie schlafen. Apple TV 4K, Xbox und Shield lassen im Standby +5V anliegen, deshalb können gewöhnliche Umschalter sie nicht automatisch auswählen. Der Vertex² schaltet stattdessen anhand der tatsächlichen Pixel-Clock-Aktivität – und verwaltet +5V am Ausgang, damit ein Android-TV nicht mehr um drei Uhr nachts von selbst aufwacht.
• An jeder Quelle das richtige EDID erzwingen. Legen Sie eine Quelle auf 4K60 4:4:4, 4:2:2 12 Bit, BT.2020, Stereo oder 5.1 fest, mit oder ohne HDR und DV – pro Eingang, aus 100 Tabellen mit 13 erzwingbaren Flags. Handshake-Streitigkeiten zwischen wählerischen Quellen, Matrizen und langen Kabelwegen hören damit schlicht auf.
• 4K HDR durch 1080p-Technik schicken. Skalieren Sie ein 4K-Signal herunter für einen älteren Receiver, einen Full-HD-Projektor in einer zweiten Zone, eine Capture-Karte, einen Video-over-IP-Extender oder eine Ambient-Light-Sync-Box, während das Hauptdisplay weiterhin die vollen 18Gbps erhält.
• 1080p-Quellen auf 4K hochskalieren. Geben Sie einem älteren Blu-ray-Player, einer Set-Top-Box oder einer Konsole ein sauberes 4K-Ausgangssignal samt Chroma- und Farbtiefenkonvertierung, damit ein reiner 4K-Projektor oder eine 4K-Matrix es klaglos annimmt.
• Genau sehen, was auf der Leitung liegt. Auflösung, Chroma, Bittiefe, Colorimetrie, HDCP-Version, EOTF, MaxCLL/MaxFALL und die echte Bildrate auf drei Nachkommastellen – auf dem OLED, als Einblendung im Bild oder im Browser. Das Referenzwerkzeug für Kalibrierer und für jeden, der einen HDMI-Fehler jagt.
• Spielen mit der geringsten Latenz, im richtigen Format. Unter 1ms zusätzlich. Erzwingen Sie RGB oder 4:4:4, behalten Sie HDR10 oder entfernen Sie es für einen besseren SDR-Spielmodus – und routen Sie die Konsole auf den Fernseher, während der Disc-Player den Projektor behält.
• Eigene Bildschirmtexte und Logo-Maskierung. Bringen Sie Ihre eigene Nachricht auf den Bildschirm oder maskieren Sie ein eingebranntes Senderlogo, um ein OLED-Panel oder eine Projektorlampe zu schonen. Ein Favorit im Handel, in Showrooms und Vorführräumen.
• Lange HDMI-Strecken retten. Signalentzerrung, Hotplug-Steuerung und ein eingebauter Verstärker – 1080p bis 15 m rein und raus, UHD bis 10 m – beseitigen die Aussetzer, für die deckenmontierte Projektoren berüchtigt sind.

Dolby Vision auf einem Projektor, der noch nie von Dolby Vision gehört hat

LLDV – Low-Latency Dolby Vision – verlagert das Tone Mapping in das Quellgerät. Der Vertex² sagt Ihrem Player, dass ein Dolby-Vision-Display angeschlossen ist, der Player erledigt die szenenweise Arbeit selbst, und der Vertex² liefert das Ergebnis an den Projektor als ein Signal, das dieser bereits versteht. So bekommen Sie dynamisches Tone Mapping Szene für Szene auf Hardware, die nie ein Dolby-Vision-Logo tragen wird.

Die Höchst- und Mindestwerte für die Leuchtdichte stehen im EDID und im DV-Datenblock, das Bild lässt sich also exakt auf Ihre Leinwand und Ihre Lampe abstimmen. Wir veröffentlichen eine vollständige Schritt-für-Schritt-Anleitung zu LLDV mit erprobten Einstellungen sowie eine Tabelle der Projektoren und Fernseher, die Besitzer bestätigt haben: Einrichtungsanleitung für Dolby Vision / LLDV mit Projektor- und TV-Liste.

Der HDCP Doctor

Fünfzehn HDCP-1.4- und -2.2-Engines zur Ver- und Entschlüsselung wandeln in jede Richtung um, auf allen Kanälen gleichzeitig, einschließlich kombiniertem Dual-Betrieb aus HDCP 1.4 und 2.2 mit CST1-Unterstützung. Jede Quelle lässt sich mit jedem Display zum Laufen bringen. In der Praxis wird so aus einem Rack voller inkompatibler Gerätegenerationen eine Kette, die einfach spielt.

Der Audio-Extraktor: eine Weltpremiere bei eARC

Der Vertex² war das erste Gerät seiner Art, das eARC-Audio wieder aus einem Fernseher herausholt. Schließen Sie einen eARC-Fernseher an den Ausgang TX0 an, und bis zu Dolby Atmos HBR über TrueHD wird aus den Apps des Fernsehers extrahiert und über den dedizierten HDMI-Audioausgang an jeden Eingang jedes beliebigen AV-Receivers weitergeleitet. ARC-Fernseher werden ebenfalls unterstützt, bis zu Atmos über DD+, wahlweise gleichzeitig auf den HDMI-Audioausgang und den optischen Ausgang.

Als schlichter Audio-De-Embedder erledigt er dieselbe Aufgabe für jeden Eingang: HDMI-Ton hinaus auf optisches S/PDIF und analoges L/R, während das Bild weiter zum Display läuft. Jedes Format kommt durch – PCM bis 192kHz, DSD, DST, DTS, DTS-HD, DTS-MA, DTS:X, Dolby TrueHD, DD+, HBR und Atmos –, wobei der analoge und der optische Ausgang gleichzeitig aktiv sind.

Ein ehrlicher Hinweis, weil er manchem einen ganzen Abend spart: Der Vertex² transcodiert kein Audio. Was hineingeht, kommt auch wieder heraus. Wenn Sie Stereo am Analogausgang brauchen, melden Sie ein EDID an, das die Quelle von vornherein Stereo senden lässt – genau dafür ist der EDID-Manager da.

Von allem aus steuern, alles im Blick

Keine Treiber, keine Software zum Installieren. Geben Sie die Adresse des Vertex² in einen beliebigen Browser ein – Mac, Windows, Linux, iOS oder Android – und das gesamte Gerät liegt vor Ihnen: jede Einstellung, Firmware-Updates, Konfigurationsexport, EDID-Upload und Makros. Neben dem Webserver gibt es IR, IP und Telnet, RS232, CEC, die vier Tasten am Gerät selbst sowie die HDfury App für iOS und Android. Fertige Pronto-Codes stecken in iRule und Logitech Harmony, und Installateure steuern ihn aus Control4- und Crestron-artigen Systemen.

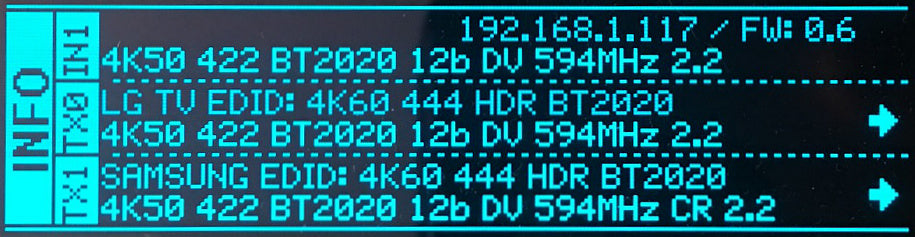

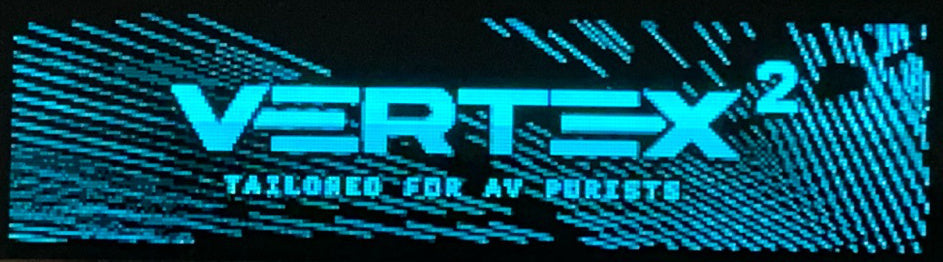

Das 3,12″ große blaue OLED zeigt den aktiven Eingang, die IP-Adresse, die Firmware-Version, den EDID-Namen der Senke und das exakte Signal, das jeden Ausgang verlässt – mit Pfeilen, die hochskaliert, herunterskaliert oder durchgereicht markieren.

Anschlüsse

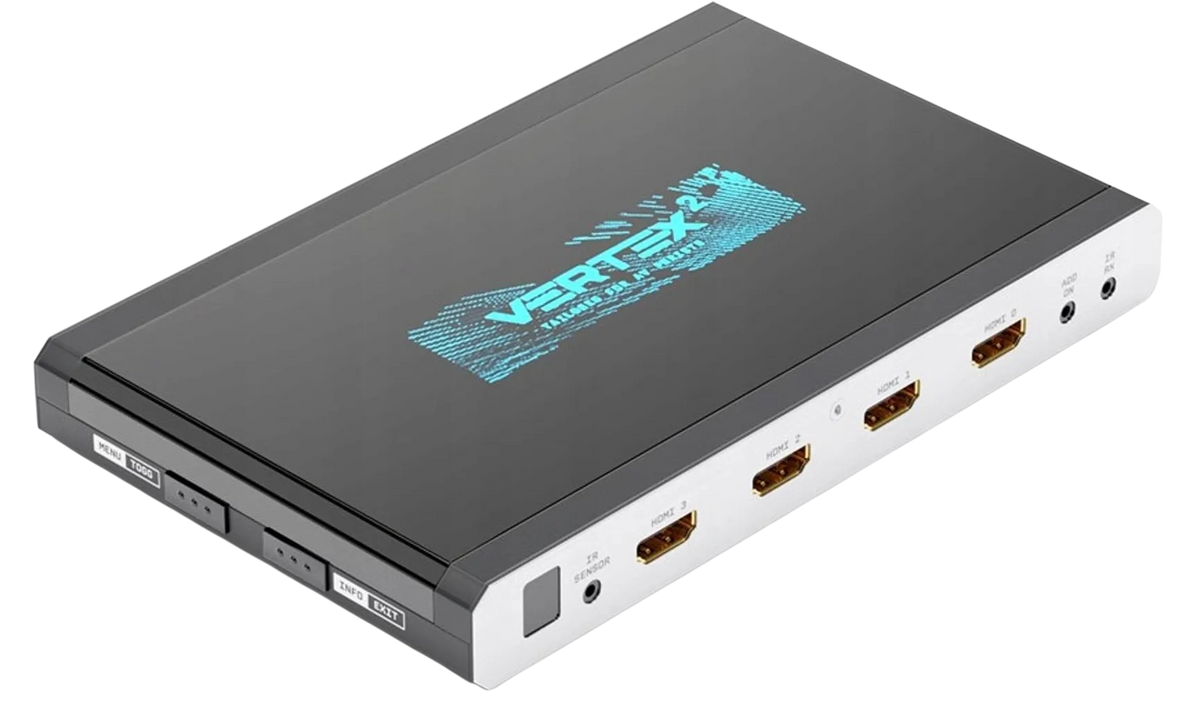

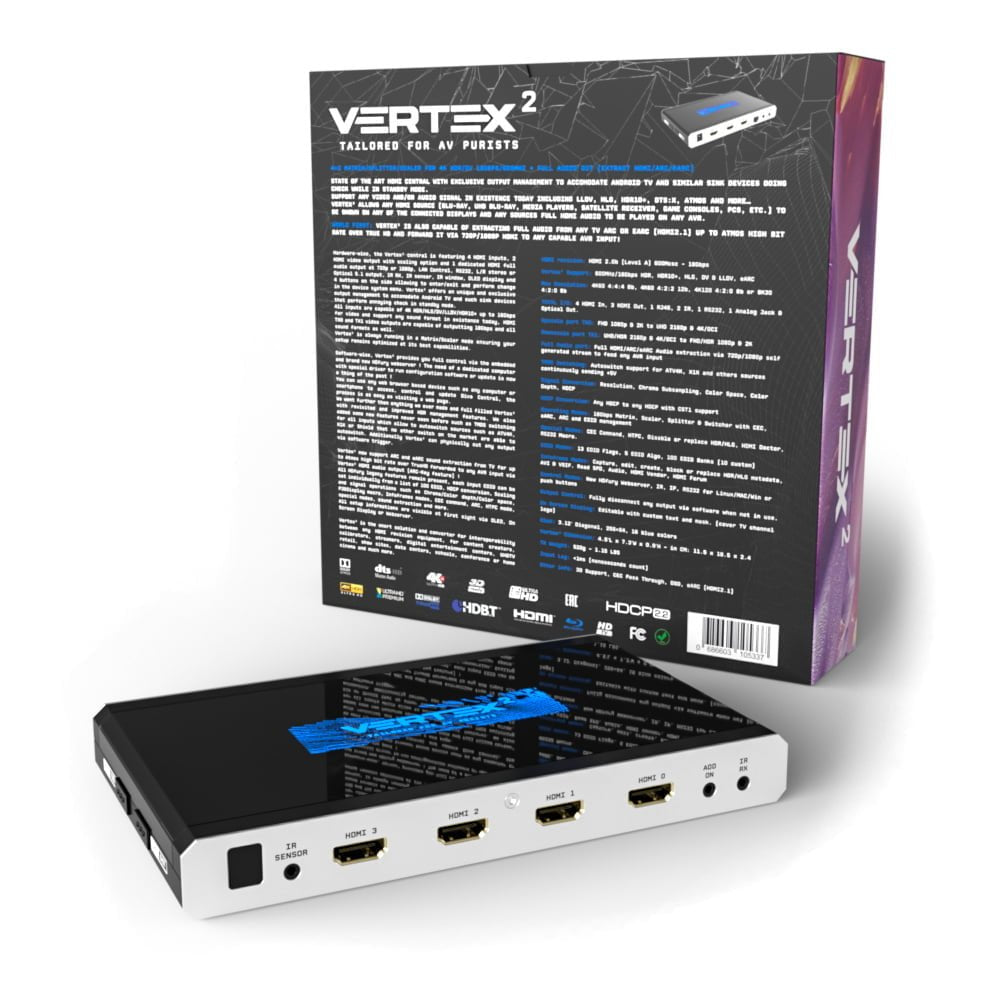

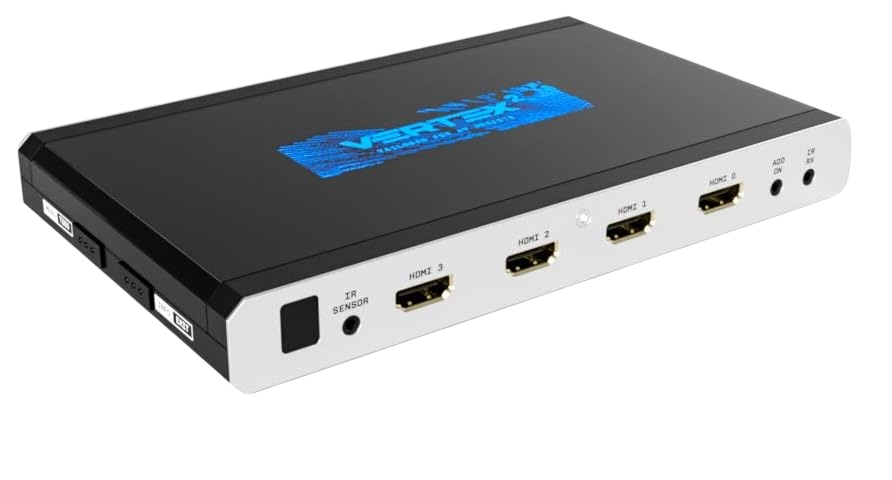

• Eingänge. 4× HDMI mit 18Gbps, jeder für HDR10, HDR10+, HLG, Dolby Vision und LLDV · IR-Sensor und IR RX · 12V DC.

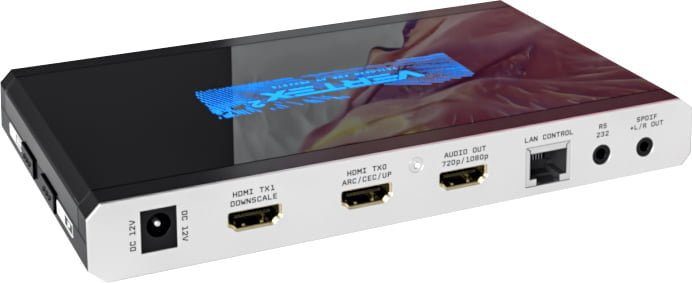

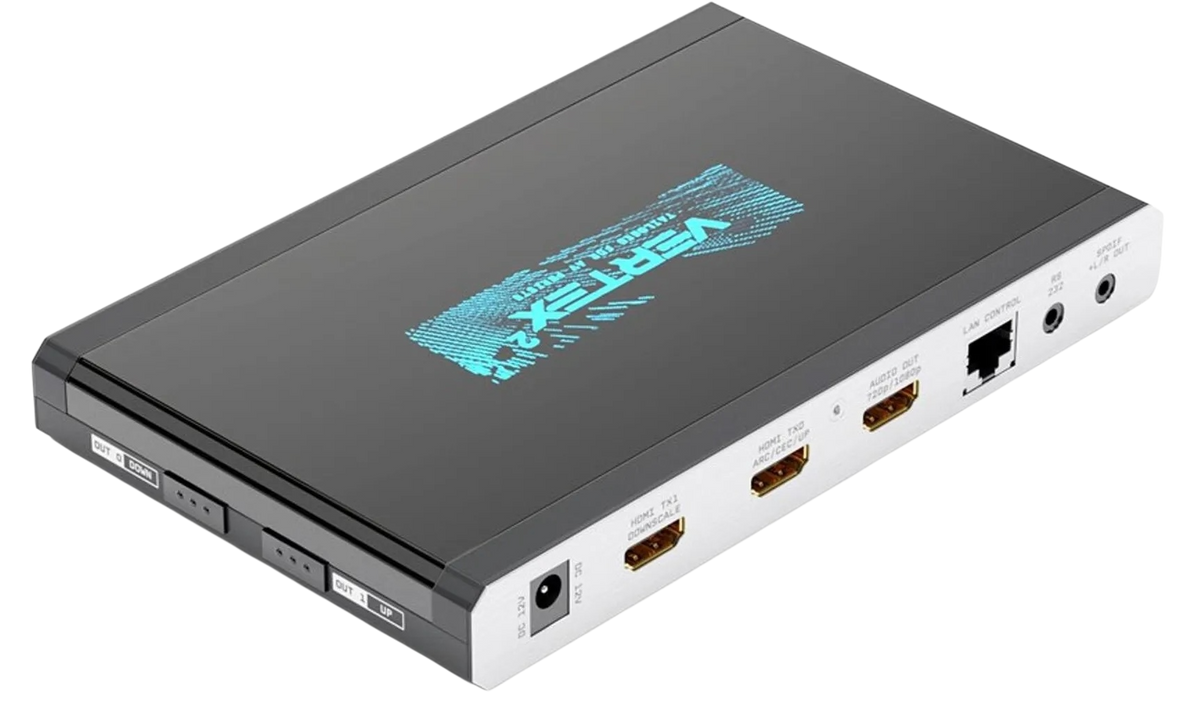

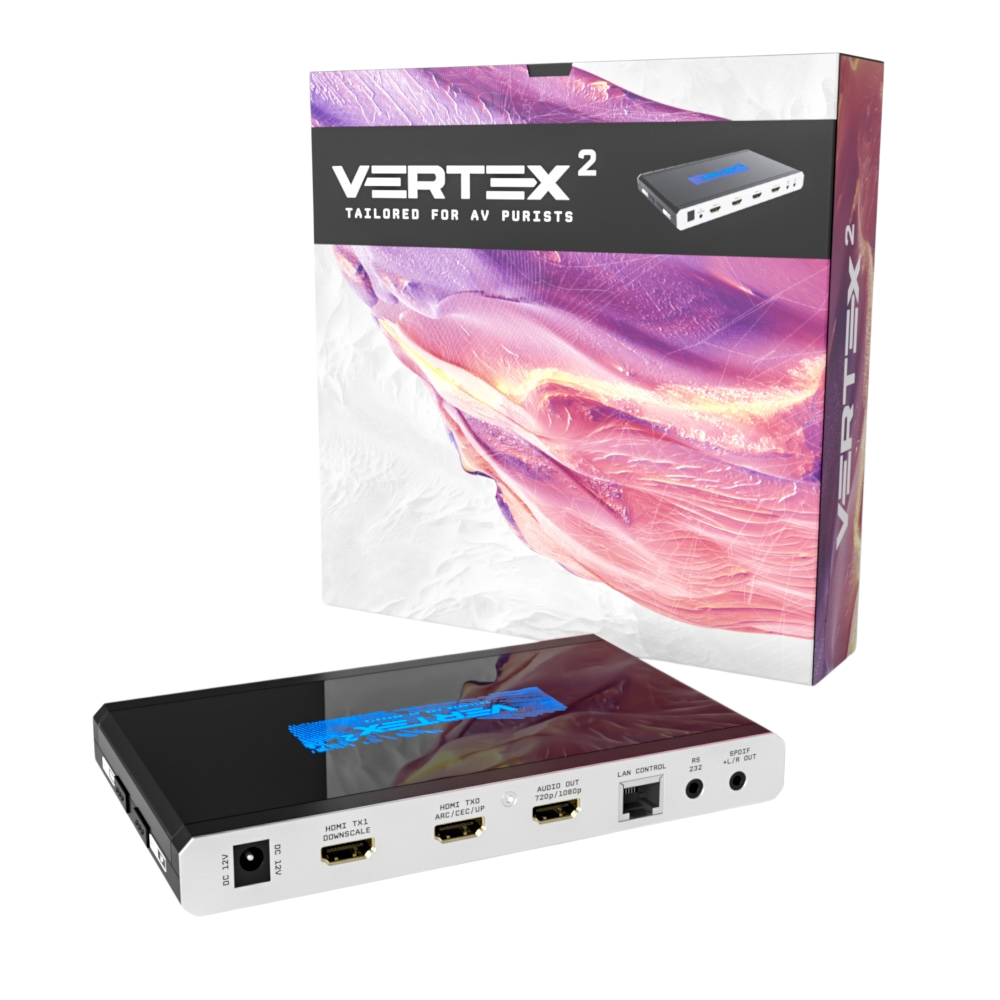

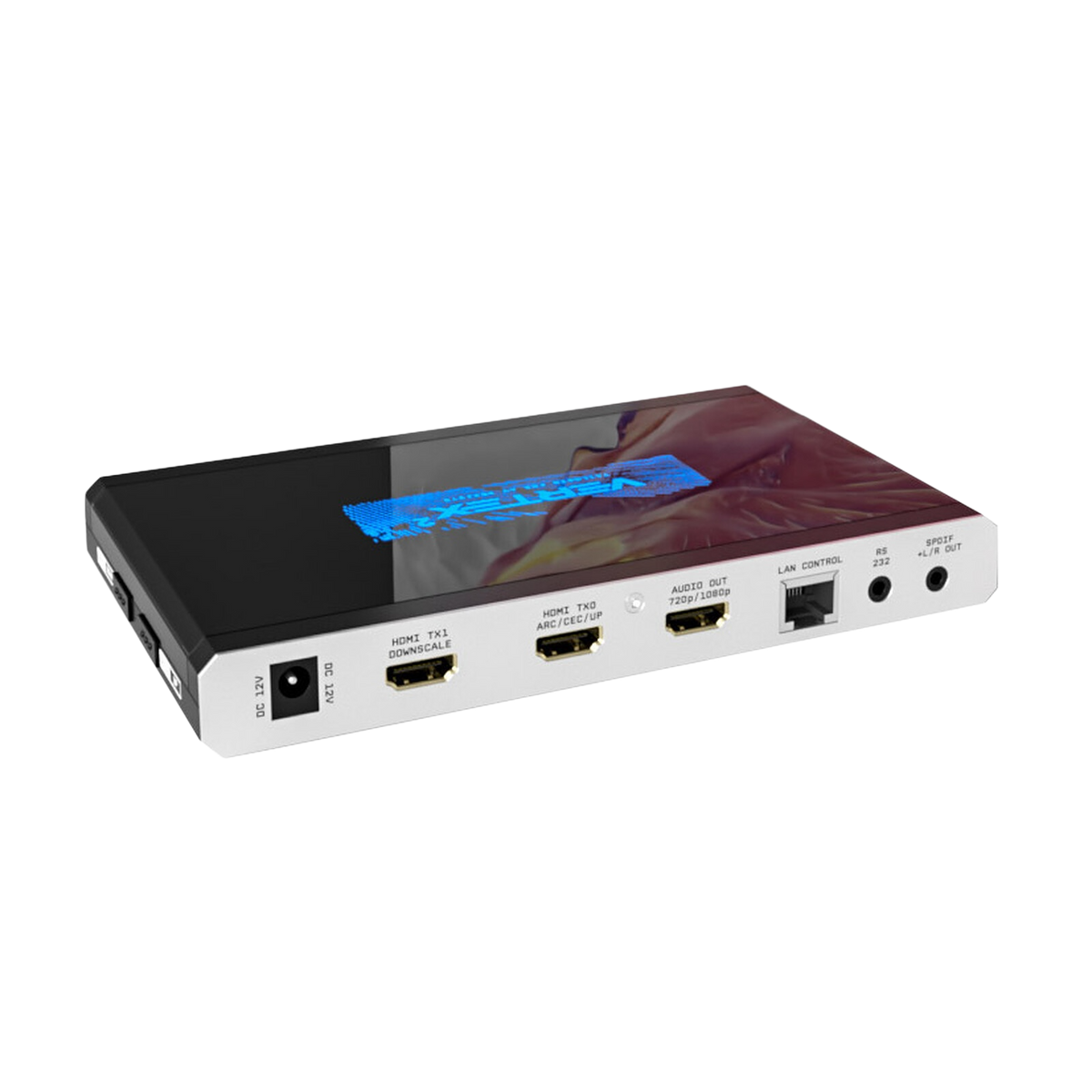

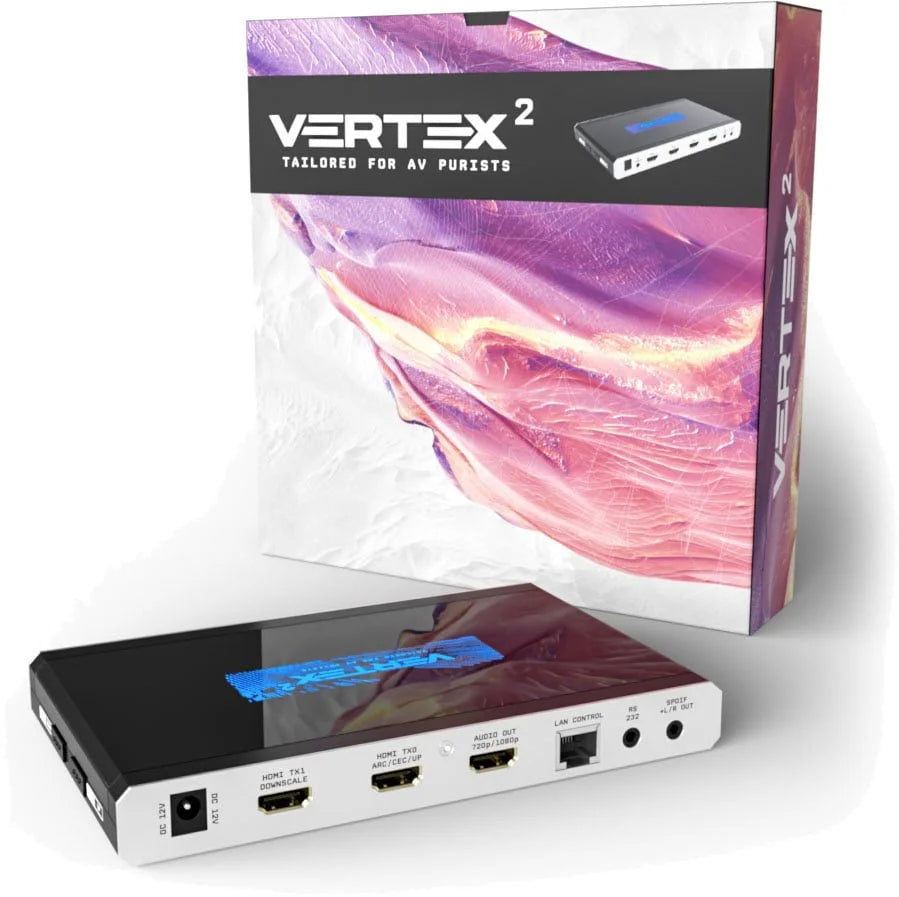

• Ausgänge. HDMI TX0 mit 18Gbps, ARC, eARC, CEC und Upscaling · HDMI TX1 mit 18Gbps und Downscaling · dedizierter HDMI-Audioausgang mit 720p/1080p in jedem Format · optisches S/PDIF und analoges L/R an einer Kombibuchse.
• Steuerung. RJ45 LAN für Webserver und IP · RS232 · IR · CEC · vier Drucktasten.

Technische Daten

Sie sind sich nicht sicher, was 4:2:2, EDID oder eARC bedeutet? In unserem HDfury Vertex 2 Glossar wird jeder Begriff verständlich erklärt, zusammen mit seiner Anwendung an diesem Gerät.

Handbuch, Firmware und Support

Wir betreiben für dieses Produkt eine vollständige Support-Website, in fünfzehn Sprachen, kostenlos und ohne Registrierung:

• Das Online-Handbuch – das komplette Benutzerhandbuch, eine Seite pro Thema, durchsuchbar, vom ersten Anschluss bis zu jedem Bildschirm im Webserver.
• Downloads – jede Firmware-Version mit ihren Release Notes, das Handbuch als PDF, die HDfury EDID-Sammlung, Treiber für Control4 und Savant sowie die Mobile-Apps.
• Die Anleitung zu Dolby Vision / LLDV – Schritt für Schritt, mit erprobten Einstellungen und einer Liste von Projektoren und Fernsehern, die Besitzer bestätigt haben.
• Das Glossar – jeder HDMI-Begriff verständlich erklärt, mit seiner Bedeutung am Vertex².
• Häufig gestellte Fragen – die Fragen, die vor dem Kauf gestellt werden, verständlich beantwortet.

Die Firmware wird direkt im Gerät über den Webserver selbst aktualisiert: kein eigener Computer, keine Treiber, keine Spezialsoftware. www.hdfuryvertex2.com/de/

Lieferumfang

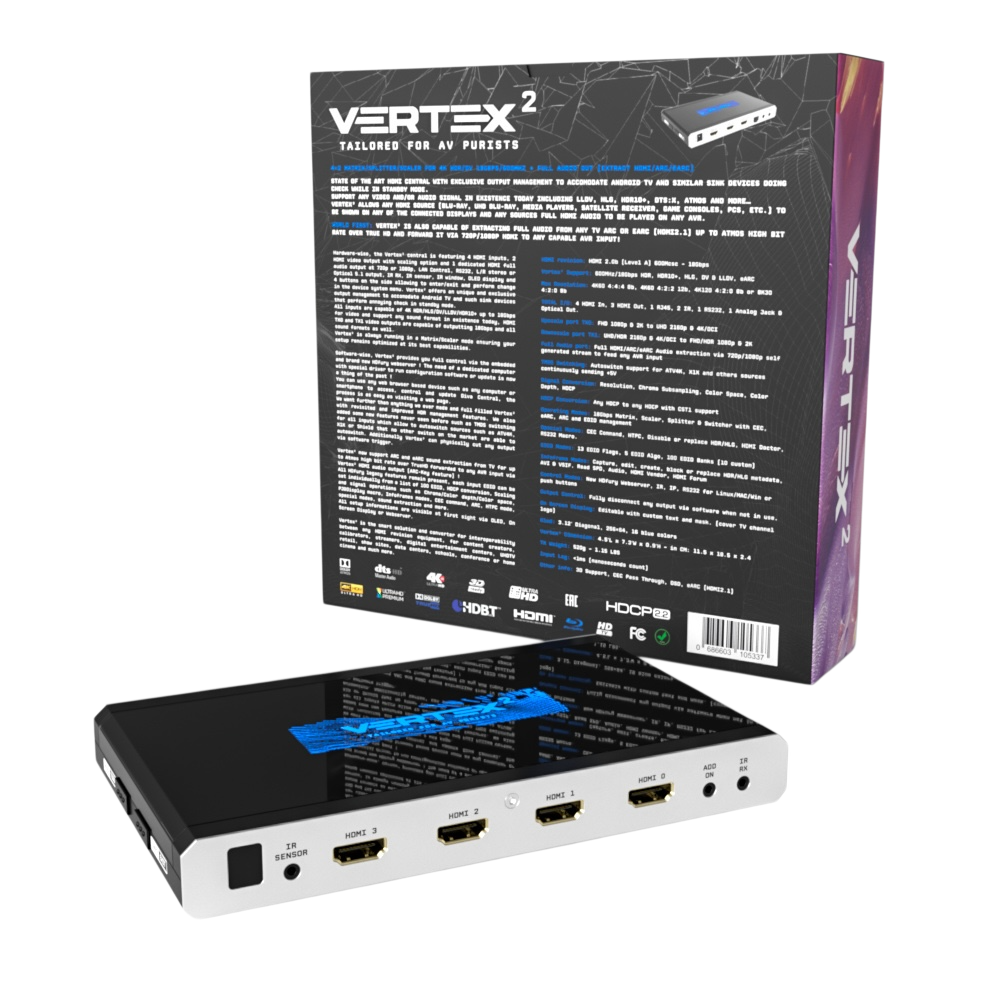

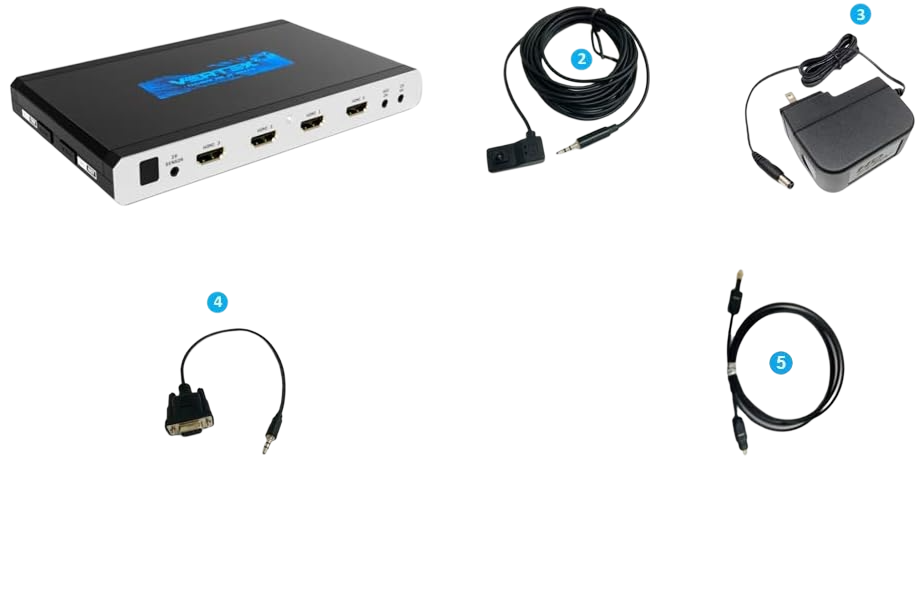

Vertex²-Gerät, IR-Empfängerkabel, 12V-Netzteil, RS232-Kabel und optisches Kabel.

Das übrige Sortiment

Die HDfury Diva spielt in derselben 18Gbps-Klasse, mit einer eigenen Mischung an Funktionen – ein Vergleich lohnt sich also, wenn Sie zwischen beiden schwanken. Sind Ihre Quellen bereits bei 8K oder 4K120 angekommen, ist der HDfury VRROOM das Modell mit HDMI 2.1. Sie sind sich nicht sicher, was zu Ihrer Signalkette passt? Schreiben Sie uns – wir verweisen Sie lieber auf die richtige Box, als Ihnen die falsche zu verkaufen.
